Actividad 6 Configuración básica de una VLAN

Actividad 6

Configuración básica de una VLAN

NOTA PARA EL USUARIO: Esta actividad es una variación de la práctica de laboratorio 3.5.1. Es posible que Packet Tracer no admita todas las tareas que se especifican en la práctica de laboratorio. Esta actividad no debe considerarse equivalente a la realización de la práctica de laboratorio. Packet Tracer no reemplaza una experiencia práctica de laboratorio con equipo real.

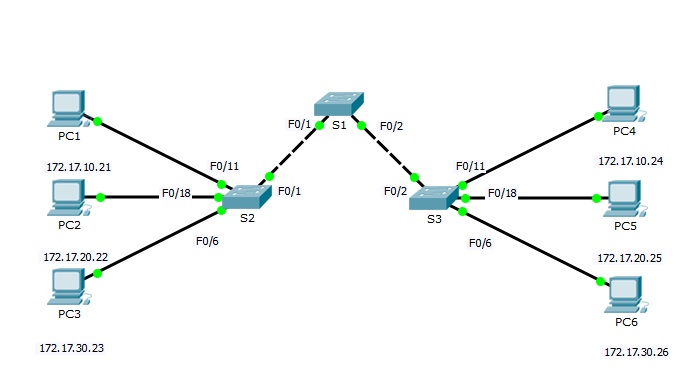

Tabla de direccionamiento

Dispositivo	Interfaz	Dirección IP	Máscara de subred	Gateway predeterminado
S1	VLAN 99	172.17.99.11	255.255.255.0	N/C
S2	VLAN 99	172.17.99.12	255.255.255.0	N/C
S3	VLAN 99	172.17.99.13	255.255.255.0	N/C
PC1	NIC	172.17.10.21	255.255.255.0	172.17.10.1
PC2	NIC	172.17.20.22	255.255.255.0	172.17.20.1
PC3	NIC	172.17.30.23	255.255.255.0	172.17.30.1
PC4	NIC	172.17.10.24	255.255.255.0	172.17.10.1
PC5	NIC	172.17.20.25	255.255.255.0	172.17.20.1
PC6	NIC	172.17.30.26	255.255.255.0	172.17.30.1

Asignaciones de puertos (Switches 2 y 3)

Puertos	Asignaciones	Red
Fa0/1-0/5	VLAN 99 - Management&Native	172.17.99.0 /24
Fa0/6-0/10	VLAN 30 - Guest(Default)	172.17.30.0 /24
Fa0/11 - 0/17	VLAN 10 - Faculty/Staff	172.17.10.0 /24
Fa0/18 - 0/24	VLAN 20 - Students	172.17.20.0 /24

Objetivos de aprendizaje

• Realizar tareas de configuración básicas en un switch.
• Crear las VLAN.
• Asignar puertos de switch a una VLAN.
• Agregar, mover y cambiar puertos.
• Verificar la configuración de la VLAN.
• Habilitar el enlace troncal en conexiones entre switches.
• Verificar la configuración de enlace troncal.
• Guardar la configuración de la VLAN.
